—— 設(she) 備(bei) 配 置 說 明 ——

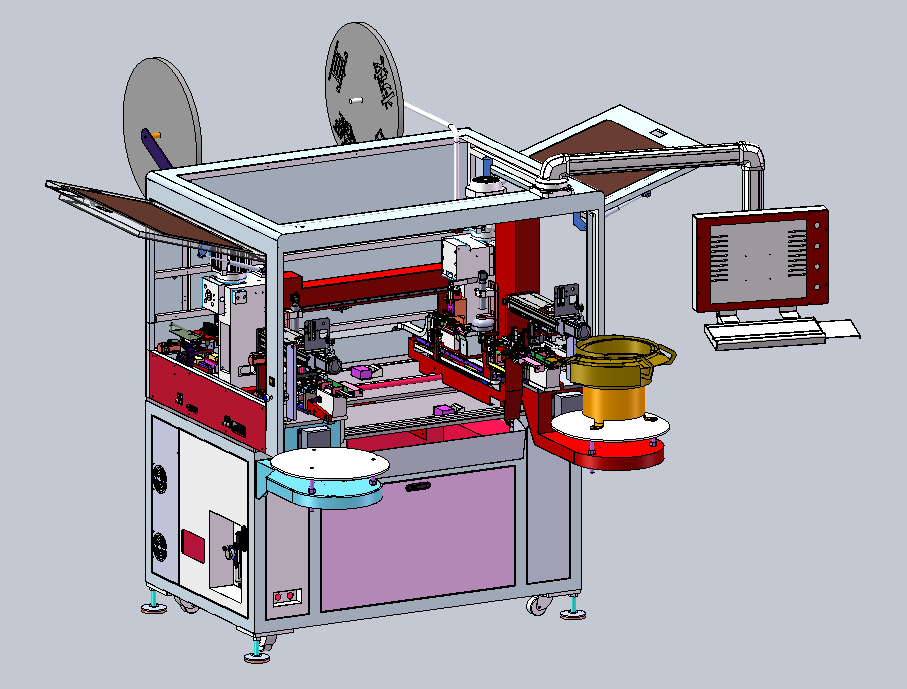

全自動插膠殼機
(雙打雙穿02型)
TYDC-G-A-10
<注：可(ke)以根據貴司產品工(gong)藝特點，提(ti)供個性化(hua)線束加(jia)工(gong)解決方案，非標定制設備>
電源：AC 220v；
最大功(gong)率：3.2KW
氣(qi)壓：0.4-0.6 MPa
機器(qi)重量：約(yue)900KG
外型尺寸(cun)：1300L*1520W*1880H（不含送線機、輸送帶及(ji)振動(dong)盤、端(duan)子(zi)盤部分）
功能： A端 切線，剝皮，壓(ya)接(jie)，插入；
B端 壓接，插入。
電(dian)線加工范圍：AWG18-AWG22/AWG24-AWG28建(jian)議更換(huan)范圍不超(chao)過5個規格(ge)
電(dian)線(xian)(xian)加工長(chang)度(du)（穿殼后(hou)外(wai)露線(xian)(xian)長(chang)度(du)）：中間電(dian)線(xian)(xian)最(zui)長(chang)900mm,最(zui)短70mm
裁(cai)線(xian)(xian)精(jing)度(du)：0.5mm+裁(cai)線(xian)(xian)長度(du)*0.2%
剝(bo)皮長度：A端0.1-6.0mm B端0.1-8.0mm
壓著能力(li)：2.0T 可(ke)根據客戶要求訂做
最大插(cha)PIN數：單(dan)排20孔，最大3排
最(zui)大插PIN色數：8色（更多(duo)顏色須定制）
膠殼尺寸：MAX:40*25*20 MIN:5*6*3 間距1.0-4.2mm
最高運轉(zhuan)速(su)度:留膠線(xian)長(chang)100時，雙端穿殼1.5秒/根(具體產能根據材料(liao)及要求不(bu)同時有浮動(dong)降低(di))
基本檢測(ce)(ce)功(gong)能：電線(xian)有無，電線(xian)打(da)結，端子(zi)有無，端子(zi)壓力監(jian)測(ce)(ce)，端子(zi)后(hou)拉檢測(ce)(ce)（通過數顯高精(jing)密氣閥控制端子(zi)與連接器相匹配的后(hou)拉力度），膠(jiao)座有無，不良(liang)率(lv)設定。
標配組(zu)件：8軸(zhou)卷軸(zhou)裝通(tong)用送線(xian)機
標配(pei)：匯眾雙(shuang)通(tong)道(dao)端子壓力監控
標配：雙鏡頭CCD視覺檢測。
不良率設定說明：
當(dang)視覺和壓(ya)力檢測到不(bu)(bu)良(liang)(liang)時，該條電線不(bu)(bu)做穿(chuan)殼動作，直接丟入(ru)不(bu)(bu)良(liang)(liang)品(pin)區，機(ji)(ji)器繼(ji)續完(wan)成該條成品(pin)，最后也丟入(ru)到不(bu)(bu)良(liang)(liang)品(pin)區域。當(dang)穿(chuan)殼時產(chan)生的不(bu)(bu)良(liang)(liang)或(huo)不(bu)(bu)到位時，機(ji)(ji)器還是繼(ji)續完(wan)成該條成品(pin)，最后也丟入(ru)到不(bu)(bu)良(liang)(liang)品(pin)區域。當(dang)產(chan)生的不(bu)(bu)良(liang)(liang)比高于設定的不(bu)(bu)良(liang)(liang)比時，機(ji)(ji)器就會(hui)報警(jing)停機(ji)(ji)。
1.整機正常運行不(bu)良(liang)率為5‰ （按(an)單根電子線(xian)計算）不(bu)包含視覺和(he)壓(ya)力檢測誤(wu)報。
2.報警停(ting)機：電線有無(wu)，電線打結，端子有無(wu)，膠座(zuo)有無(wu)，不良率設定(ding)超標。
3.報(bao)警挑選繼續生產：剝皮(pi)異(yi)常，端子壓力(li)異(yi)常，插拔力(li)異(yi)常，不良率設(she)定(ding)未超(chao)標。
1. 控(kong)制(zhi)系統：星普
2. 伺(si)服馬達(da)：星普
3. 氣缸：臺灣亞德客
4. 光纖放(fang)大器(qi)：日本松下
1. 5. 傳動(dong)模組(zu)：瀟湘（配備臺灣上銀導軌,TBI絲桿）
1，雙邊4工位，可(ke)獨(du)立(li)關閉(bi)任何工位，有效提高生產效率。
2， 伺(si)服刀座，方便快速調節(jie)剝口深度；
3， 壓接(jie)機(ji)采用(yong)變頻馬達，調節(jie)精度0.02MM；
4， 多功能(neng)自由搭配兩端(duan)穿(chuan)殼位置可自由選擇(ze)（具體(ti)視產品而定）；同一產品長度可實(shi)現5%落差。
5， 集成化操作（壓接管理，視覺，參數)一體機(ji)；
6， 插入(ru)(ru)采用3軸分體式作業(ye)，有效提高(gao)插入(ru)(ru)效率；導向式插入(ru)(ru)方式，有效提高(gao)插入(ru)(ru)精度(du)及保(bao)護端 子功能區
7， 翻轉式(shi)不(bu)良品隔(ge)離(li)方式(shi)，生產不(bu)良100%隔(ge)離(li)；
8，兩端(duan)分(fen)開獨立式調節，方便設備調試。
